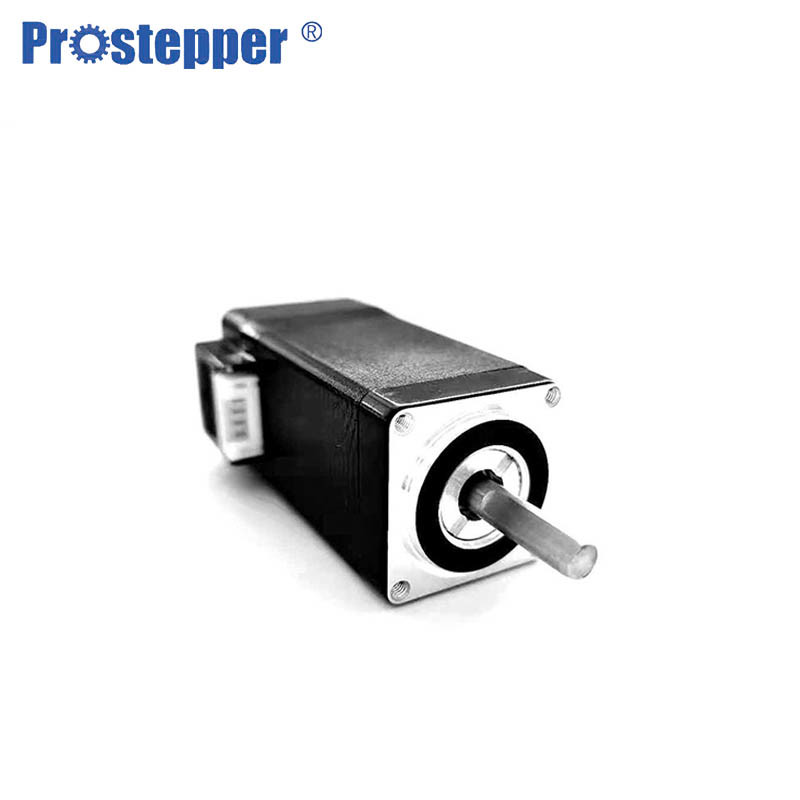

0.02N.M 3D प्रिंटर स्टेपर मोटर

20 मिमी एनकोडर स्टेपर मोटर 1.8 डिग्री नेमा 8 3 डी प्रिंटर के लिए हाइब्रिड स्टेपिंग मोटर

• स्टेपर मोटर क्या है?
• स्टेपर मोटर इलेक्ट्रिक पल्स को कोणीय विस्थापन में बदलने वाला एक एक्ट्यूएटर है।लोकप्रिय रूप से, पल्स सिग्नल प्राप्त करते समय, स्टेपर मोटर स्टेपर मोटर के लिए निर्धारित दिशा के अनुसार एक निश्चित कोण (अर्थात् ''स्टेपिंग एंगल'') को घुमाएगी।स्थिति के उद्देश्य को सटीक रूप से प्राप्त करने के लिए पल्स संख्या को नियंत्रित करके कोणीय विस्थापन मात्रा को नियंत्रित किया जा सकता है।इस बीच, गति नियंत्रण के उद्देश्य को प्राप्त करने के लिए पल्स आवृत्ति को नियंत्रित करके मोटर के घूर्णी वेग और त्वरण को नियंत्रित किया जा सकता है।

हाइब्रिड स्टेपर मोटर के विनिर्देश:

1. कदम सटीकता: ± 5%
2. प्रतिरोध सटीकता: ± 10%
3. अधिष्ठापन शुद्धता: ± 20%
4. तापमान वृद्धि: 80 डिग्री सेल्सियस अधिकतम।
5. परिवेश का तापमान: -20 डिग्री सेल्सियस ... +50 डिग्री सेल्सियस
6. इन्सुलेशन प्रतिरोध: 100MOhm मिनट।500 वी डीसी
7. झेलें: 500V एसी, 1 मिनट

NEMA8 हाइब्रिड स्टेपर मोटर का विवरण

1. डेटा उत्पाद मापदंडों की स्थिरता सुनिश्चित करने के लिए तकनीकी मापदंडों का ऑनलाइन परीक्षण

2. भागों की गुणवत्ता में सुधार के लिए भागों के उत्पादन को सख्ती से नियंत्रित करें।

3. स्वचालित असेंबली लाइन

स्वचालित असेंबली लाइन, उत्पादन क्षमता में सुधार, मानव संचालन के बिना कम लागत, बुद्धिमान यांत्रिक स्वचालित असेंबली के नीचे एक पंक्ति

4. सटीक स्थिति नियंत्रण

स्टेपिंग मोटर के कोणीय विस्थापन को विद्युत दालों की संख्या से सटीक रूप से नियंत्रित किया जा सकता है। कोण सटीकता को बिना किसी फीडबैक डिवाइस के ± 0.09 डिग्री के भीतर नियंत्रित किया जा सकता है।

5. लंबा जीवन

स्टेपिंग मोटर एक यांत्रिक संरचना है, जिसे इलेक्ट्रिक ब्रश या हॉल सेंसर द्वारा बदलने की आवश्यकता नहीं है, इस प्रकार संभावना को कम करता है और मोटर जीवन को बढ़ाता है। मोटर जीवन को आमतौर पर असर के जीवन द्वारा निर्धारित किया जाता है।

स्टेपर मोटर्स के अनुप्रयोग

स्टेपर मोटर्स उनके उपयोग में विविध हैं, लेकिन कुछ सबसे आम में शामिल हैं:

• 3डी प्रिंटिंग उपकरण
• कपड़ा मशीनें
• प्रिंटिंग प्रेस
• गेमिंग मशीन
• चिकित्सा इमेजिंग मशीनरी
• छोटे रोबोटिक्स
• सीएनसी मिलिंग मशीन
• वेल्डिंग उपकरण

0.9° और 1.8° हाइब्रिड स्टेपर मोटर्स

1.8 डिग्री स्टेप एंगल, मोटर स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत होते हैं और हाफ स्टेप मोड में या तो मोटर (यदि आवश्यक हो) चलाते हैं यानी 0.9 डिग्री प्रति स्टेप जिसके परिणामस्वरूप उच्च रिज़ॉल्यूशन, अधिक प्रदर्शन स्थिरता और तेज स्टेपिंग दर होती है।दिशा, वेग, त्वरण/मंदी को एक स्टेपर मोटर नियंत्रक द्वारा नियंत्रित किया जा सकता है। स्टेपर मोटर के वाइंडिंग्स के लिए सही विद्युत पल्स अनुक्रम को लागू करने से स्पिंडल के 1.8 डिग्री चरण कोण रोटेशन (यानी प्रति क्रांति 200 कदम) में परिणाम होता है।जब सही ढंग से लोड और संचालित किया जाता है तो ये मोटर अलग आउटपुट चरणों का उत्पादन करेंगे।चरणों की संख्या और रोटेशन की गति दालों की संख्या और इनपुट सिग्नल की आवृत्ति से निर्धारित होती है।यह गति और स्थिति नियंत्रण के लिए एक आदर्श विधि प्रदान करता है।मोटर्स स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत हैं।
