| उत्पत्ति के प्लेस: | Jiangsu, चीन |
|---|---|
| ब्रांड नाम: | Prostepper |
| प्रमाणन: | CE.ISO.ROHS.SGS |
| मॉडल संख्या: | PST42H260-4L20M |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | 38.5 * 24 * 23 |
| प्रसव के समय: | 7-25 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | 250000 पीसी प्रति माह |
| ब्रांड: | Prostepper | प्रकार: | हाइब्रिड स्टेपर मोटर |
|---|---|---|---|
| वर्तमान: | 2A | टोर्क पकड़ना: | 0.72Nm |
| चरण कोण: | 1.8degree | नमूना: | PST42H260-4L20M |
| लंबाई: | 60 मिमी | वजन: | 0.5KG |
| हाई लाइट: | नेमा 17 हाइब्रिड स्टेपर मोटर,0.72N.m हाइब्रिड स्टेपर मोटर,0.72N.m हाइब्रिड रैखिक स्टेपर मोटर |
||

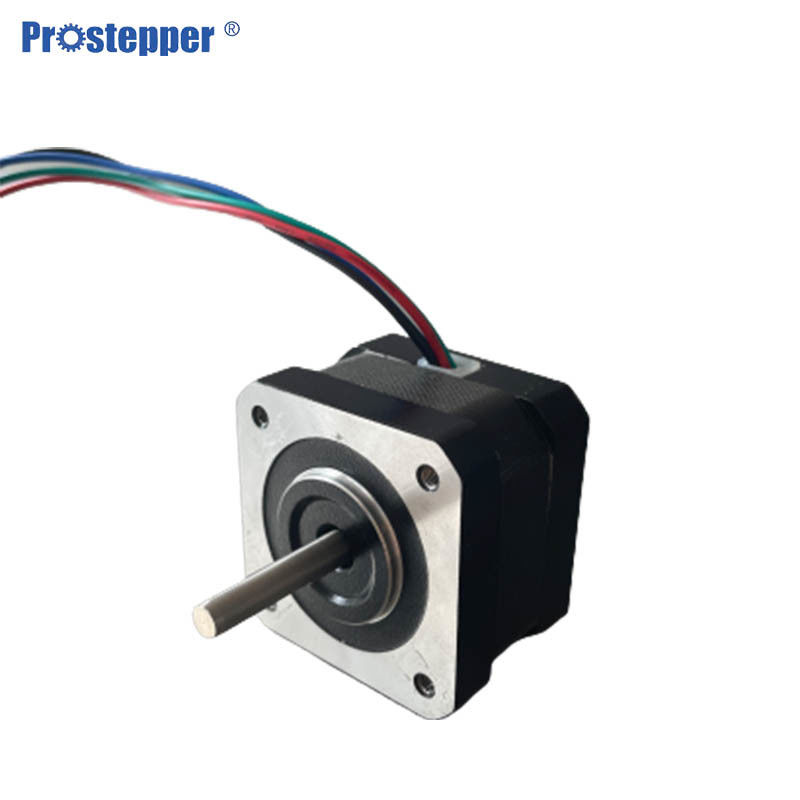

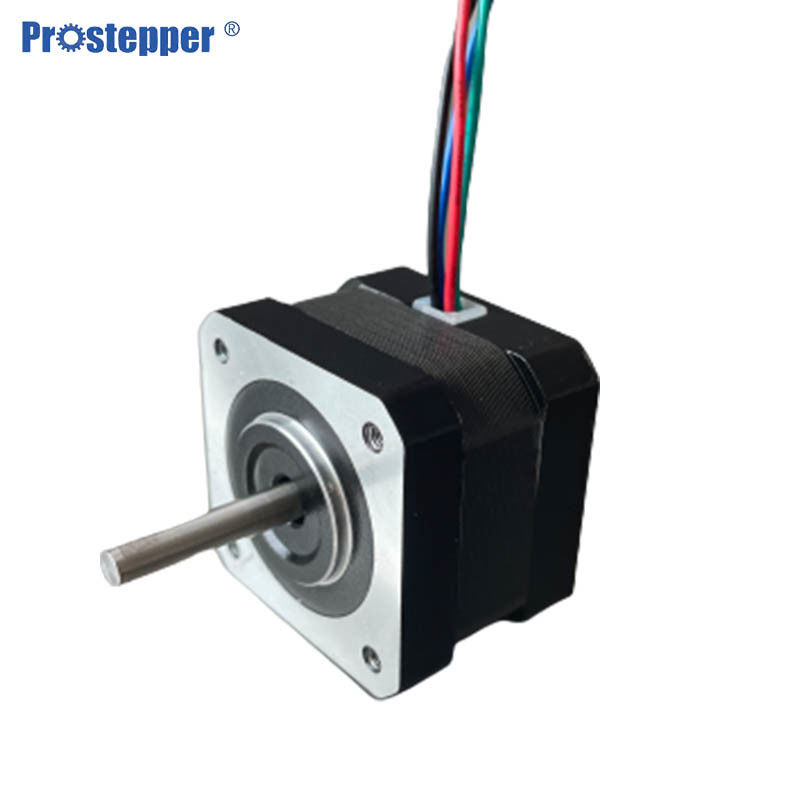

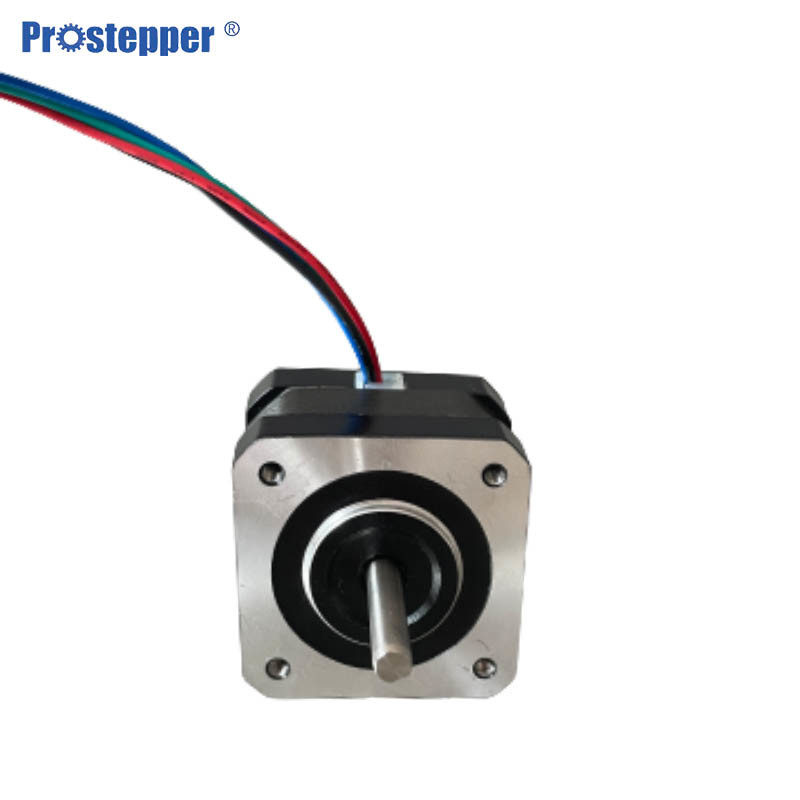

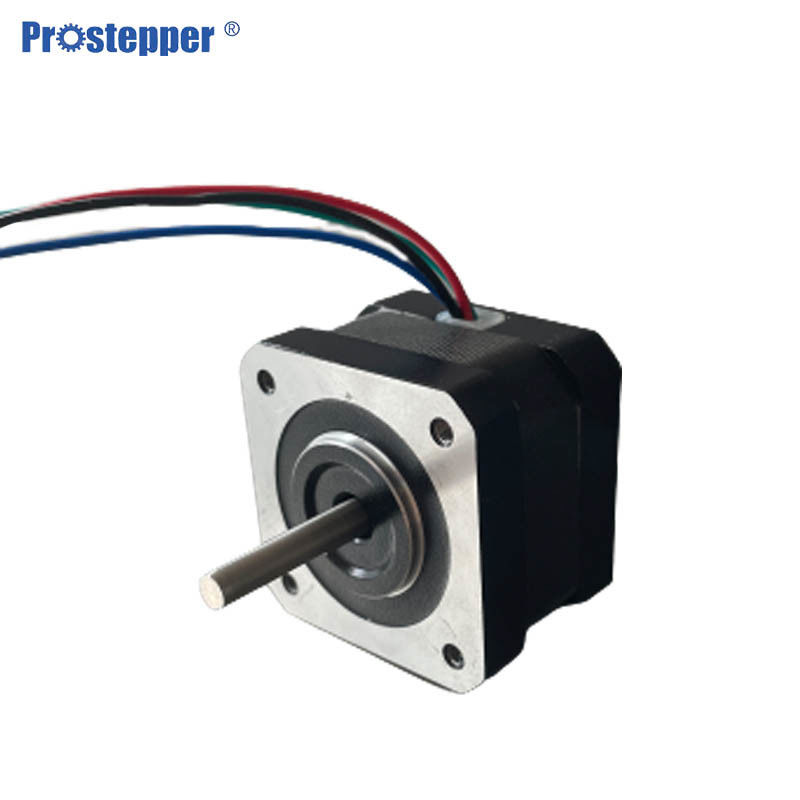

42 * 60 मिमी ब्रेक स्टेपर मोटर 1.8 डिग्री नेमा 17 हाइब्रिड स्टेपर मोटर
हाइब्रिड स्टेपर मोटर के विनिर्देश:
| टोर्क पकड़ना | 0.4 एनएम |
| संबंधित वर्तमान | 2 ए / चरण |
| प्रतिरोध | 1.05Ω/चरण |
| अधिष्ठापन | 2MH/चरण |
| जड़ता | 54 ग्राम सेमी² |
| ब्रेक टॉर्क | 0.5Nm |
| वज़न | 0.3 किग्रा |
| टोर्क पकड़ना | 0.48 एनएम |
| संबंधित वर्तमान | 2 ए / चरण |
| प्रतिरोध | 1.35Ω/चरण |
| अधिष्ठापन | २.९एमएच/चरण |
| जड़ता | 77g.cm² |
| ब्रेक टॉर्क | 0.5Nm |
| वज़न | 0.35 किग्रा |
| टोर्क पकड़ना | 0.72Nm |
| संबंधित वर्तमान | 2 ए / चरण |
| प्रतिरोध | 1.75Ω/चरण |
| अधिष्ठापन | ४एमएच/चरण |
| जड़ता | 100 ग्राम सेमी² |
| ब्रेक टॉर्क | 0.5Nm |
| वज़न | 0.5 किग्रा |
NEMA23 हाइब्रिड स्टेपर मोटर का विवरण
1. लंबा जीवन
स्टेपिंग मोटर एक यांत्रिक संरचना है, जिसे इलेक्ट्रिक ब्रश या हॉल सेंसर द्वारा बदलने की आवश्यकता नहीं है, इस प्रकार संभावना को कम करता है और मोटर जीवन को बढ़ाता है। मोटर जीवन को आमतौर पर असर के जीवन द्वारा निर्धारित किया जाता है।
2. भागों की गुणवत्ता में सुधार के लिए भागों के उत्पादन को सख्ती से नियंत्रित करें।
4. डेटा उत्पाद पैरामीटर की स्थिरता सुनिश्चित करने के लिए तकनीकी मानकों का ऑनलाइन परीक्षण
5. सटीक स्थिति नियंत्रण
स्टेपिंग मोटर के कोणीय विस्थापन को विद्युत दालों की संख्या से सटीक रूप से नियंत्रित किया जा सकता है। कोण सटीकता को बिना किसी फीडबैक डिवाइस के ± 0.09 डिग्री के भीतर नियंत्रित किया जा सकता है।
1.8 डिग्री स्टेप एंगल, मोटर स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत होते हैं और हाफ स्टेप मोड में या तो मोटर (यदि आवश्यक हो) चलाते हैं यानी 0.9 डिग्री प्रति स्टेप जिसके परिणामस्वरूप उच्च रिज़ॉल्यूशन, अधिक प्रदर्शन स्थिरता और तेज स्टेपिंग दर होती है।दिशा, वेग, त्वरण/मंदी को एक स्टेपर मोटर नियंत्रक द्वारा नियंत्रित किया जा सकता है। स्टेपर मोटर के वाइंडिंग्स के लिए सही विद्युत पल्स अनुक्रम को लागू करने से स्पिंडल के 1.8 डिग्री चरण कोण रोटेशन (यानी प्रति क्रांति 200 कदम) में परिणाम होता है।जब सही ढंग से लोड और संचालित किया जाता है तो ये मोटर अलग आउटपुट चरणों का उत्पादन करेंगे।चरणों की संख्या और रोटेशन की गति दालों की संख्या और इनपुट सिग्नल की आवृत्ति से निर्धारित होती है।यह गति और स्थिति नियंत्रण के लिए एक आदर्श विधि प्रदान करता है।मोटर्स स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत हैं।
स्टेपर मोटर्स उनके उपयोग में विविध हैं, लेकिन कुछ सबसे आम में शामिल हैं:
