| उत्पत्ति के प्लेस: | Jiangsu, चीन |
|---|---|
| ब्रांड नाम: | Prostepper |
| प्रमाणन: | CE.ISO.ROHS. |
| मॉडल संख्या: | PST86H280-4L60M |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | 38.5 * 24 * 23 |
| प्रसव के समय: | 7-25 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी, |
| आपूर्ति की क्षमता: | 250000 पीसी / प्रति माह |
| मोटर मॉडल: | PST86H280-4L60M | <i>Max.</i> <b>मैक्स।</b> <i>radial force</i> <b>रेडियल बल</b>: | 75N (निकला हुआ किनारा से 20 मिमी) |
|---|---|---|---|
| अधिष्ठापन: | ३.४mH/चरण | स्टेपर मोटर करंट: | 6A |
| आवेदन: | मास्क मशीन | वजन: | 1.3kg |

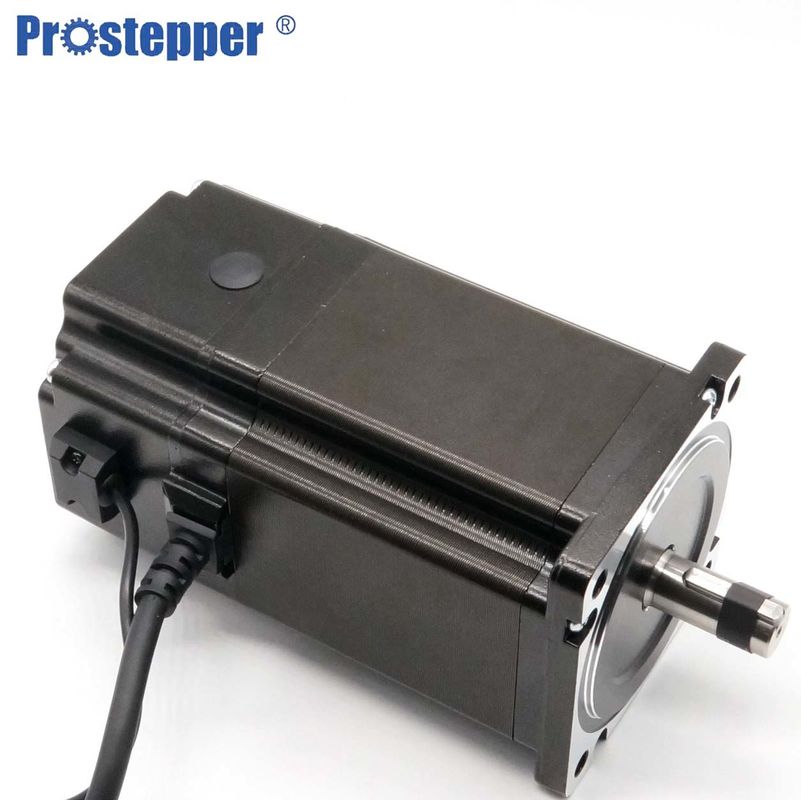

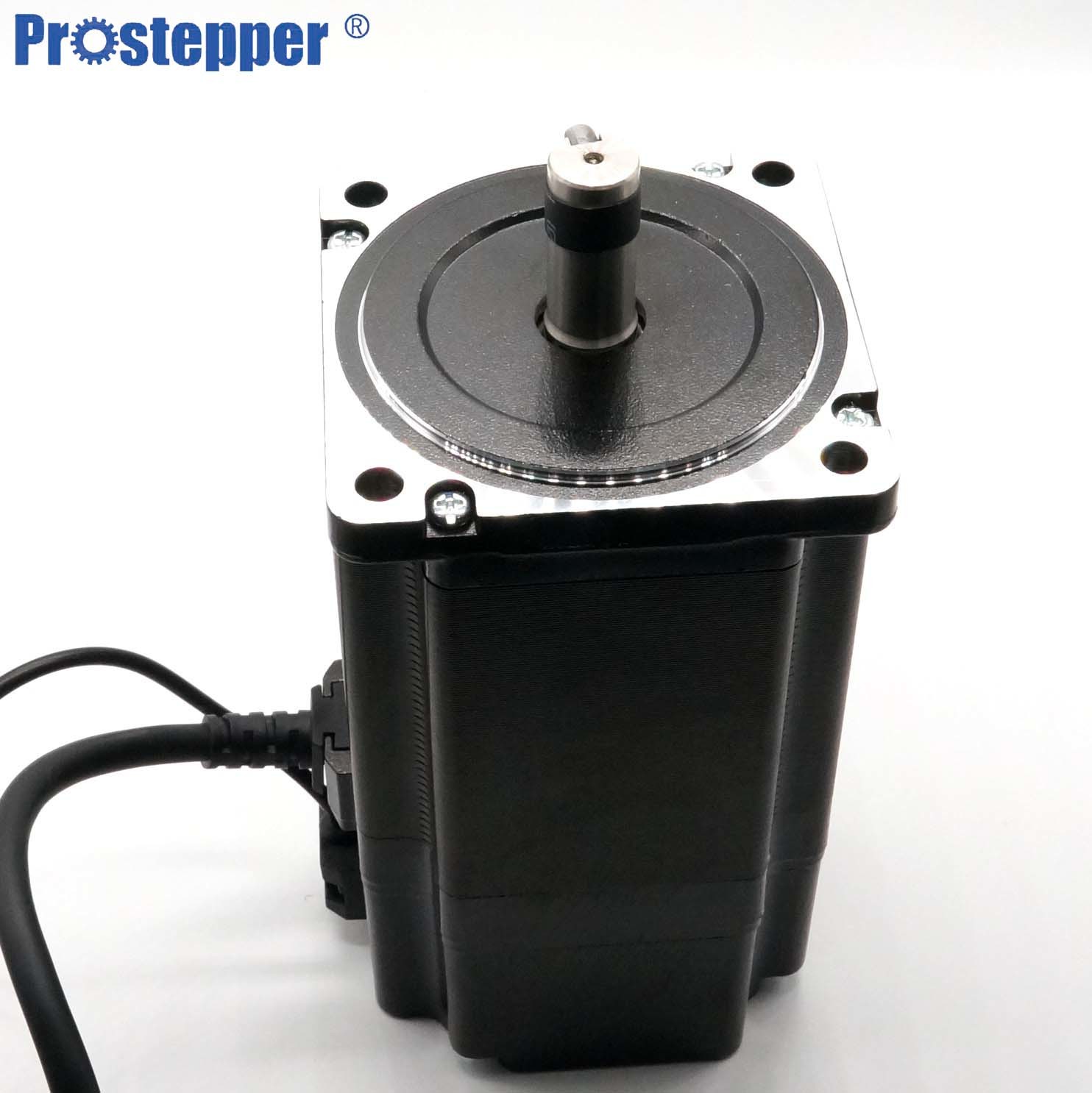

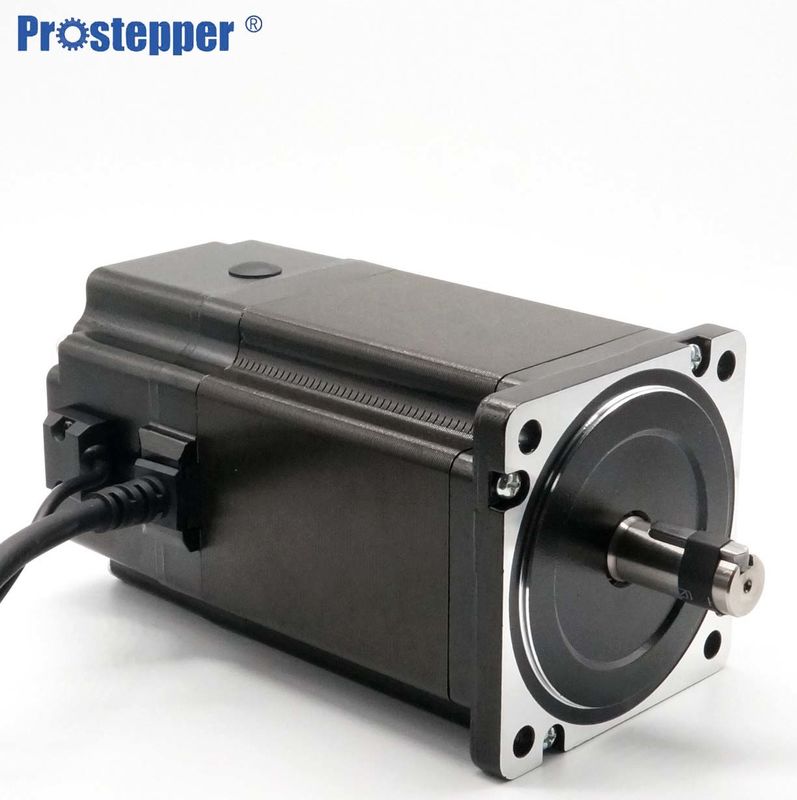

| हाई लाइट: | हाइब्रिड एनईएमए 34 स्टेपर मोटर,दो चरण एनईएमए 34 स्टेपर मोटर,1.8 डिग्री नेमा 34 ब्रेक |
||
उत्पाद वर्णन
स्वचालित असेंबली लाइन
स्वचालित असेंबली लाइन, उत्पादन क्षमता में सुधार, मानव संचालन के बिना कम लागत, बुद्धिमान यांत्रिक स्वचालित असेंबली के नीचे एक पंक्ति
फॉरवर्ड / रिवर्स रोटेशन, पॉज़ और होल्ड
स्टेपिंग मोटर के फॉरवर्ड / रिवर्स रोटेशन को नियंत्रित इलेक्ट्रिक पल्स के इनपुट सीक्वेंस द्वारा नियंत्रित किया जा सकता है।
स्टेपर मोटर्स किफायती, सटीक और नियंत्रित करने में आसान हैं, और वे विभिन्न प्रकार के वातावरण (चुने गए सुरक्षा आईपी के स्तर के आधार पर) में मज़बूती से काम कर सकते हैं, अधिमानतः अतिरिक्त बाड़ों वाली मशीनों में या स्वच्छ वातावरण में
विशेष विवरण
| नमूना | PST86H280-4L60M | PST86H2120-4L60M | PST86H2160-4L60M |
| टोर्क पकड़ना | 4.5Nm | 8.5 एनएम | 12N.m |
| संबंधित वर्तमान | 6ए/चरण | 6ए/चरण | 6ए/चरण |
| प्रतिरोध | 0.3Ω/चरण | 0.5Ω/चरण | 0.7Ω/चरण |
| अधिष्ठापन | ३.४एमएच/चरण | 6.5 एमएच / चरण | 9.2MH/चरण |
| जड़ता | 650g.cm . | 1200 ग्राम सेमीg | 1700g.cm . |
| ब्लैक टॉर्क | 5N.m | 5N.m | 5N.m |
रेडियल लोड और अक्षीय भार
| मोटर का आकार | दस्ता व्यास (मिमी) | रेडियल लोड (एन) | अक्षीय भार (एन) | ||||||
| बढ़ते सतह से दूरी (मिमी) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | - | 3 | ||||
| नेमा 11 | 5 | 50 | 35 | 25 | - | 5 | |||
| नेमा 14 | 5 | 50 | 35 | 25 | 20 | - | - | - | 10 |
| नेमा 17 | 5 | 50 | 35 | 25 | 20 | - | - | 15 | |
| नेमा 23 | 8 | 270 | 180 | 130 | 100 | 90 | - | 20 | |
| नेमा 24 | 8 | 200 | १३५ | 100 | 82 | 58 | - | - | 30 |
| नेमा 34 | 14 | 620 | 550 | 480 | 390 | 340 | २९० | 260 | 60 |
उत्पाद का लाभ
टिप्स: कम वेग से घूमने पर 2-फेज हाइब्रिड स्टेपर मोटर के कंपन और शोर को कैसे दूर किया जाए?
स्टेपर मोटर का कम वेग से घूमने वाला कंपन और शोर इसके आंतरिक दोष हैं, जिन्हें आम तौर पर निम्नलिखित योजनाओं को अपनाकर दूर किया जा सकता है:
1. यदि स्टेपर मोटर अनुनाद क्षेत्र में काम करती है, तो वेग अनुपात जैसे यांत्रिक संचरण को बदलकर अनुनाद क्षेत्र को दूर किया जा सकता है।
2. उप-विभाजित ड्राइवर का उपयोग करें, जो कि सबसे सामान्य और सरल तरीका है।
3. स्टेपर मोटर के लिए छोटे स्टेपिंग कोण के साथ बदलें, जैसे 3-चरण या 5-चरण स्टेपर मोटर।
4. एसी सर्वो मोटर के लिए बदलें, जो कंपन और शोर को लगभग दूर कर सकती है, लेकिन लागत काफी अधिक है।
5. मोटर के शाफ्ट में चुंबकीय स्पंज जोड़ें, ऐसा उत्पाद बाजार में उपलब्ध है, लेकिन यांत्रिक संरचना बहुत बदल गई है।
