| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Prostepper |
| प्रमाणन: | CE.ISO.ROHS. |
| मॉडल संख्या: | PEM57H255E1KS |
| न्यूनतम आदेश मात्रा: | 10pcs |
| मूल्य: | USD24-27.9/PCS |
| पैकेजिंग विवरण: | 32.5 * 30.5 * 14.5 |
| प्रसव के समय: | 7-25 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | प्रति वर्ष 250000 पीसी |
| ब्रांड नाम: | Prostepper | प्रकार: | एनकोडर |
|---|---|---|---|
| मोटर की लंबाई: | 55mm | आवेदन: | मास्क मशीन |
| तापमान बढ़ना: | 80 डिग्री Cmax | चरण कोण (डिग्री): | 1.8degree |
| हाई लाइट: | 1.8 डिग्री 2 फेज बाइपोलर स्टेपर मोटर,55 एमएम 2 फेज बाइपोलर स्टेपर मोटर,55 एमएम नेमा स्टेपर मोटर |
||

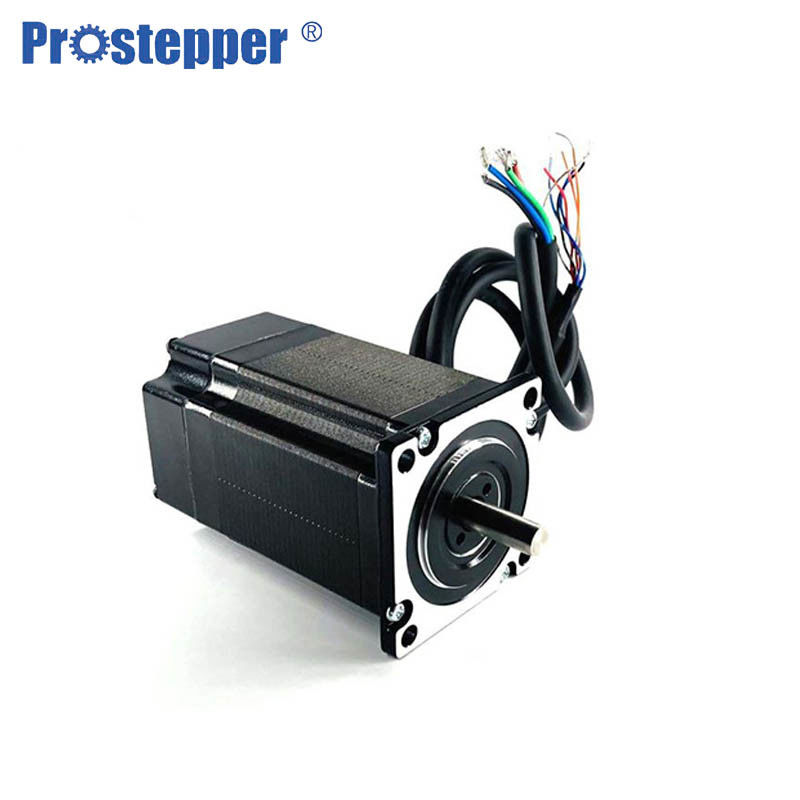

57 मिमी * 55 मिमी एनकोडर कदम मोटर मानक प्रकार NEMA23 1.8 कदम मोटर
उत्पाद वर्णन
इलेक्ट्रिक पल्स की आवृत्ति को नियंत्रित करके, कदम मोटर की घूर्णी गति को ठीक से नियंत्रित किया जा सकता है।
स्टेपिंग मोटर के आगे / रिवर्स रोटेशन को नियंत्रित विद्युत दालों के इनपुट अनुक्रम द्वारा नियंत्रित किया जा सकता है।
स्वचालित असेंबली लाइन, उत्पादन क्षमता में सुधार, मानव संचालन के बिना कम लागत, बुद्धिमान मैकेनिकल ऑटोमैटिक असेंबली एक पंक्ति नीचे
विशेष विवरण
| टोर्क पकड़ना | 2N.m. |
| संबंधित करंट | 5 ए / चरण |
| प्रतिरोध | 0.37 0. / चरण |
| अधिष्ठापन | 1.8 एमएच / चरण |
| जड़ता | 480g.cm² |
| सूची | × |
| उत्पादन | अंतर |
| एनकोडर संकल्प | 1000 सीसीआर |
गति / टोक़ विशेषता (संदर्भ मूल्य)
रूपरेखा (इकाई: मिमी)
एनकोडर विनिर्देशों
| नमूना | ई 1 के | E2K5z |
| संकल्प | 1000cpr / 4000ppr | 2500cpr / 10000ppr |
| प्रकार | वृद्धिशील एनकोडर | वृद्धिशील एनकोडर |
| आउटपुट मोड | अंतर | अंतर |
| उत्पादन में संकेत | A + A-; B + B- | A + A-; B + B-; Z + Z- |
| मान लीजिए वोल्टेज | 5VDC V 5% | 5VDC V 5% |
अनुप्रयोग:
इस लेख पर घुमावदार एक 4 तार द्विध्रुवी है।
1.8 ° स्टेप एंगल, मोटर सीधे तौर पर स्टेपर मोटर ड्राइव बोर्ड के साथ संगत होते हैं और हाफ स्टेप मोड में मोटर (यदि आवश्यक हो) या तो ड्राइव करते हैं। 0.9 ° प्रति स्टेप के परिणामस्वरूप उच्च रिज़ॉल्यूशन, अधिक से अधिक प्रदर्शन स्थिरता और तेजी से कदम दर।दिशा, वेग, त्वरण / मंदी को एक स्टेपर मोटर कंट्रोलर द्वारा नियंत्रित किया जा सकता है। स्पिंडल के 1.8 ° स्टेप एंगल रोटेशन (यानी हर क्रांति के 200 कदम) में स्टेपर मोटर के परिणाम के सही इलेक्ट्रिकल पल्स अनुक्रम को लागू करना।जब इन मोटर्स को सही ढंग से लोड और संचालित किया जाता है, तो असतत आउटपुट चरणों का उत्पादन होगा।चरणों की संख्या और रोटेशन की गति दालों की संख्या और इनपुट सिग्नल की आवृत्ति से निर्धारित होती है।यह गति और स्थिति नियंत्रण के लिए एक आदर्श विधि प्रदान करता है।मोटर्स सीधे stepper मोटर ड्राइव बोर्डों के साथ संगत हैं।
अनुप्रयोगों में शामिल हैं:
