उत्पत्ति के प्लेस: | Jiangsu, चीन |
---|---|
ब्रांड नाम: | Prostepper |
प्रमाणन: | CE.ISO.ROHS.SGS |
मॉडल संख्या: | PST57H280-4P30 |
न्यूनतम आदेश मात्रा: | 10pcs |
मूल्य: | USD8.5-12.6PCS |
पैकेजिंग विवरण: | 38.5 * 24 * 23 |
प्रसव के समय: | 7-25 कार्य दिवस |
भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
आपूर्ति की क्षमता: | 250000 पीसी प्रति माह |
ब्रांड: | Prostepper | प्रकार: | हाइब्रिड स्टेपर मोटर |
---|---|---|---|
वर्तमान: | 3 ए | रंग: | ब्लैक एंड अलक |
चरण कोण: | 1.8degree | स्टोरेज टेंपरेचर रेंज: | -20 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
लंबाई: | 80.5mm | वजन: | 1.2kg |
हाई लाइट: | 2.2N.M होल्डिंग टोक़ स्टेपर मोटर,1.8 डिग्री होल्डिंग टोक़ स्टेपर मोटर,57 मिमी द्वि ध्रुवीय स्टेपर मोटर |

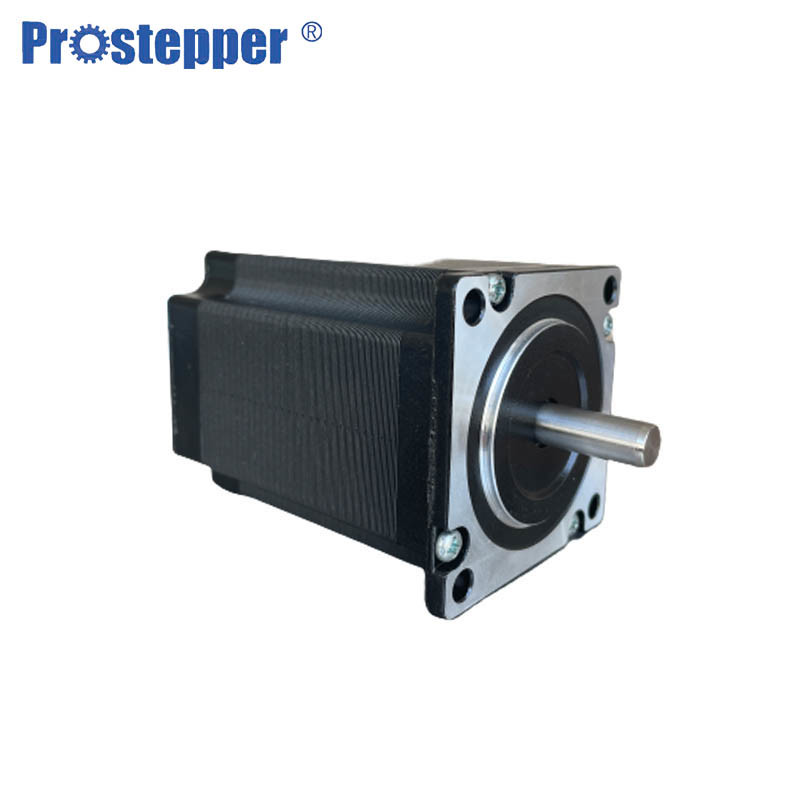

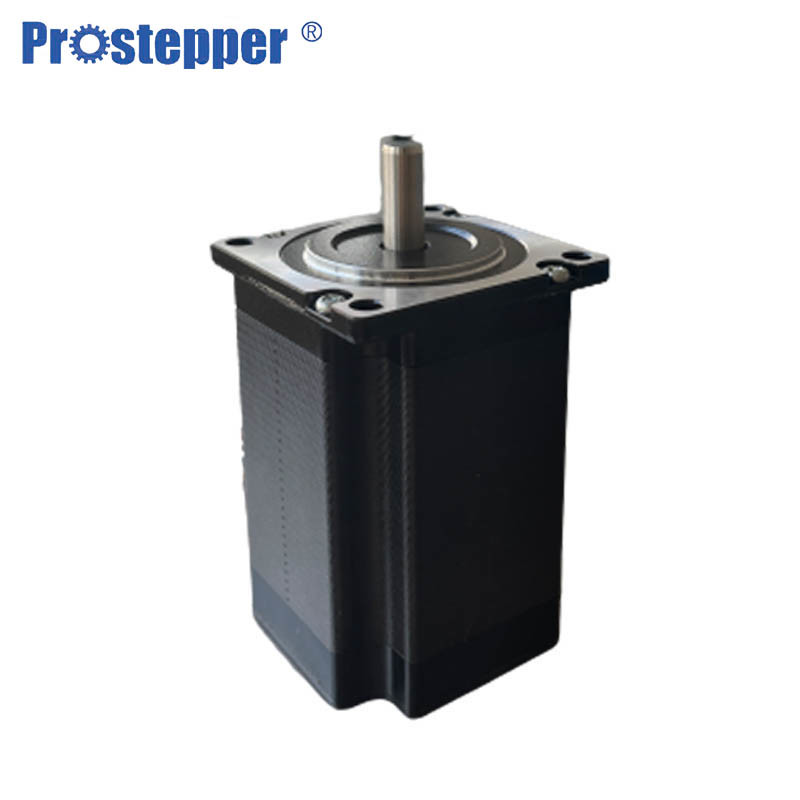

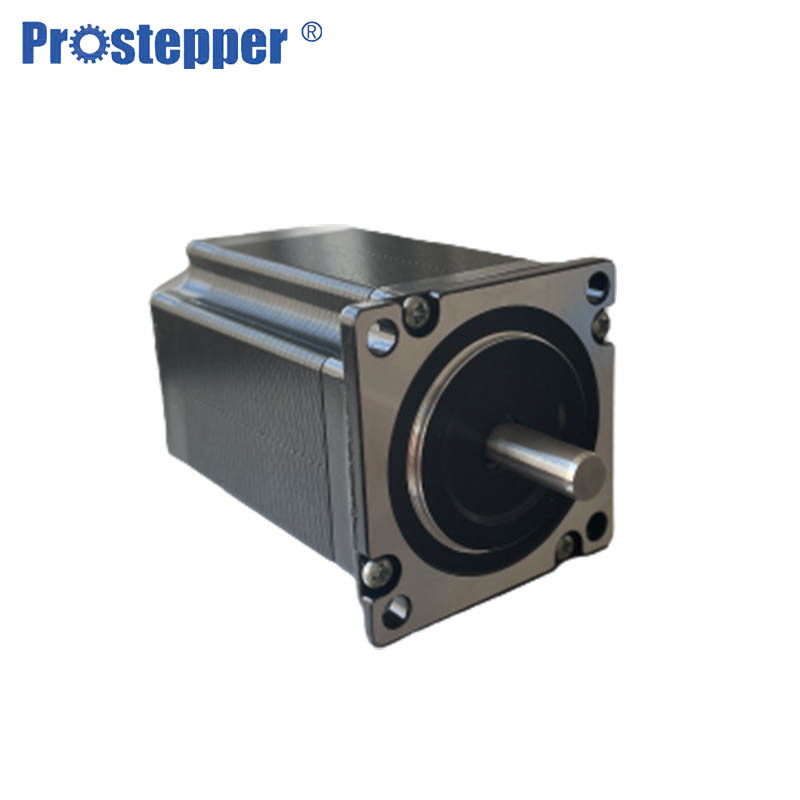

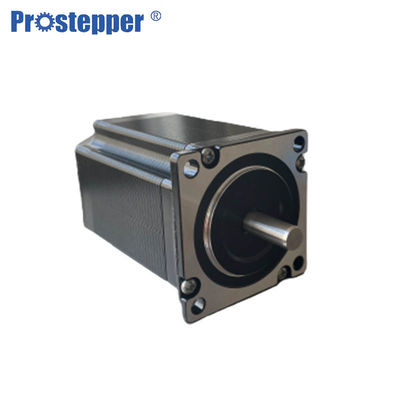

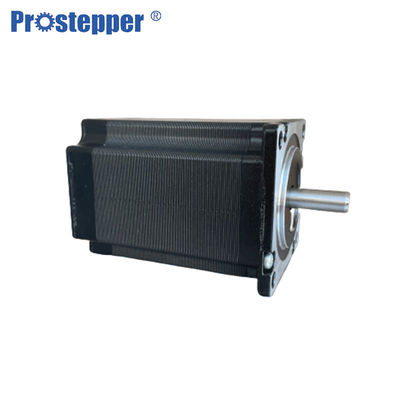

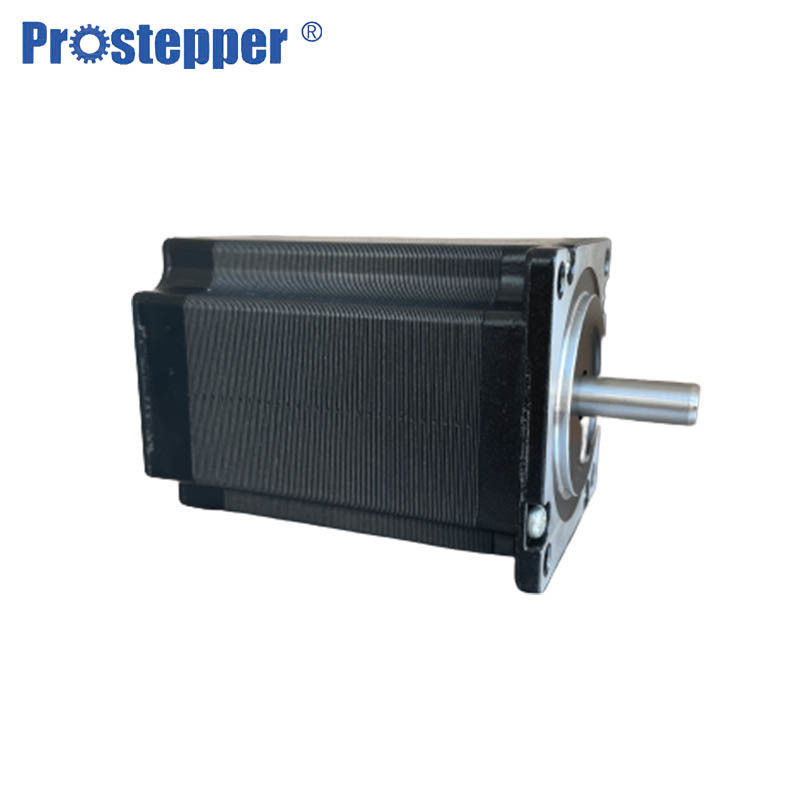

होल्डिंग टॉर्क स्टेपर मोटर 2N.M नेमा 23 हाइब्रिड स्टेपर मोटर 57 मिमी 1.8 डिग्री
स्टेपर मोटर सुविधाएँ
NEMA23 हाइब्रिड स्टेपर मोटर का विवरण
1. फॉरवर्ड / रिवर्स रोटेशन, पॉज और होल्ड
स्टेपिंग मोटर के फॉरवर्ड / रिवर्स रोटेशन को नियंत्रित इलेक्ट्रिक पल्स के इनपुट सीक्वेंस द्वारा नियंत्रित किया जा सकता है।
स्टेपिंग मोटर लॉक के मामले में (मोटर वाइंडिंग सक्रिय है, कोई बाहरी इलेक्ट्रिक पल्स कमांड नहीं है), स्टेपिंग मोटर अभी भी एक निश्चित टॉर्क आउटपुट को बनाए रख सकती है।
2. भागों की गुणवत्ता में सुधार के लिए भागों के उत्पादन को सख्ती से नियंत्रित करें।
3. सटीक गति नियंत्रण
इलेक्ट्रिक पल्स की आवृत्ति को नियंत्रित करके, स्टेपिंग मोटर की घूर्णी गति को ठीक से नियंत्रित किया जा सकता है।
5. सटीक स्थिति नियंत्रण
स्टेपिंग मोटर के कोणीय विस्थापन को विद्युत दालों की संख्या से सटीक रूप से नियंत्रित किया जा सकता है। कोण सटीकता को बिना किसी फीडबैक डिवाइस के ± 0.09 डिग्री के भीतर नियंत्रित किया जा सकता है।
मोड संख्या | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
टोर्क पकड़ना | 1.7Nm | ||
संबंधित वर्तमान | 2ए/चरण | 3ए/चरण | 4ए/चरण |
प्रतिरोध | 2 /चरण | 0.9Ω / चरण | 0.5Ω/चरण |
अधिष्ठापन | 6MH/चरण | २.७एमएच/चरण | 1.6MH/चरण/ |
जड़ता | 280g.cm2 | ||
वजन | 0.72kgs | ||
लंबाई | 55.5 मिमी | ||
संबंध | पी |
मोड संख्या | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
टोर्क पकड़ना | 2N.m | |||
संबंधित वर्तमान | 3ए/चरण | 4ए/चरण | 5ए/चरण | |
प्रतिरोध | १.१Ω/चरण | 0.65Ω / चरण | 0.37Ω/चरण | |
अधिष्ठापन | ४.२एमएच/चरण | २.३५एमएच/चरण | 1.8 एमएच / चरण | |
जड़ता | 480g.cm2 | |||
वजन | 1.1kgs | |||
लंबाई | ७६.५ मिमी | |||
संबंध | पी | ली |
मोड संख्या | PST60H280-4P30 | PST60H280-4L40 | PST60H280-4L50 |
टोर्क पकड़ना | २.२ एनएम | २.२ एनएम | २.२ एनएम |
संबंधित वर्तमान | 3ए/चरण | 4ए/चरण | 5ए/चरण |
प्रतिरोध | 1.2Ω/चरण | 0.65Ω / चरण | 0.36Ω/चरण |
अधिष्ठापन | ४.५एमएच/चरण | २.५एमएच/चरण | 1.76MH/चरणha |
जड़ता | 520 ग्राम सेमी2 | 520 ग्राम सेमी2 | 520 ग्राम सेमी2 |
वजन | 1.2 किग्रा | 1.2 किग्रा | 1.2 किग्रा |
लंबाई | 80.5 मिमी | 80.5m | 80.5 मिमी |
संबंध | पी | ली | ली |
हाइब्रिड स्टेपर मोटर के विनिर्देश:
स्टेपर मोटर का कार्य सिद्धांत
मोटर शाफ्ट को मोड़ने के लिए, पहले एक इलेक्ट्रोमैग्नेट को शक्ति दी जाती है, जो गियर के दांतों को इलेक्ट्रोमैग्नेट के दांतों की ओर चुंबकीय रूप से आकर्षित करती है।जिस बिंदु पर गियर के दांत इस प्रकार पहले इलेक्ट्रोमैग्नेट से जुड़े होते हैं, वे अगले इलेक्ट्रोमैग्नेट से थोड़े ऑफसेट होते हैं।इसलिए जब अगला इलेक्ट्रोमैग्नेट चालू होता है और पहला बंद हो जाता है, तो गियर अगले के साथ संरेखित करने के लिए थोड़ा घूमता है और वहां से प्रक्रिया दोहराई जाती है।उन मामूली घुमावों में से प्रत्येक को एक चरण कहा जाता है, जिसमें पूर्ण रोटेशन बनाने वाले चरणों की पूर्णांक संख्या होती है।इस तरह, मोटर को सटीक रूप से घुमाया जा सकता है।स्टेपर मोटर लगातार नहीं घूमती है, वे चरणों में घूमती हैं।स्टेटर पर एक दूसरे के बीच 90o कोण के साथ 4 कॉइल हैं।स्टेपर मोटर कनेक्शन कॉइल के आपस में जुड़े होने के तरीके से निर्धारित होते हैं।स्टेपर मोटर में, कॉइल जुड़े नहीं होते हैं।शाफ्ट रोटेशन दिशा निर्धारित करते हुए, मोटर में चक्रीय क्रम में सक्रिय होने वाले कॉइल्स के साथ 90o रोटेशन चरण होता है।इस मोटर की कार्यप्रणाली को स्विच के संचालन से दिखाया जाता है।कॉइल्स श्रृंखला में 1-सेकंड अंतराल में सक्रिय होते हैं।हर बार अगला कॉइल सक्रिय होने पर शाफ्ट 90o घूमता है।इसका लो-स्पीड टॉर्क करंट के साथ सीधे अलग-अलग होगा।
स्टेपर मोटर्स उनके उपयोग में विविध हैं, लेकिन कुछ सबसे आम में शामिल हैं:
