उत्पत्ति के प्लेस: | Jiangsu, चीन |
---|---|
ब्रांड नाम: | Prostepper |
प्रमाणन: | CE/ISO/RoHS. |
मॉडल संख्या: | PEM86H280E2K5zM |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
मूल्य: | Negotiable |
पैकेजिंग विवरण: | 38.5 * 24 * 23 |
प्रसव के समय: | 7-25 कार्य दिवस |
भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी, |
आपूर्ति की क्षमता: | 250000 पीसी / प्रति माह |
ब्रांड: | Prostepper | उत्पाद नमूना: | PEM86H280E2K5zM |
---|---|---|---|
टोर्क पकड़ना: | 4.5nm | ब्रेक टोक़: | 5N.m |
चरण कोण (डिग्री): | 1.8 डिग्री | वर्तमान: | 6A |
मोटर की लंबाई: | 80mm | वजन: | 3.1kg |
हाई लाइट: | 86 मिमी ब्रेक स्टेपर मोटर,4.5N.m ब्रेक स्टीपर मोटर,86 मिमी स्वचालित स्टेपर मोटर |

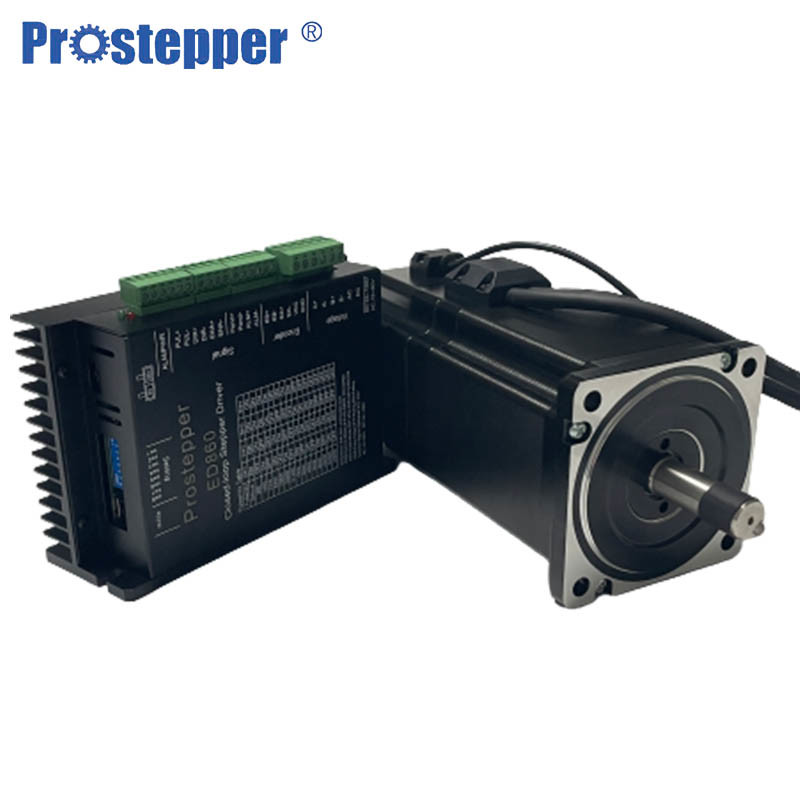

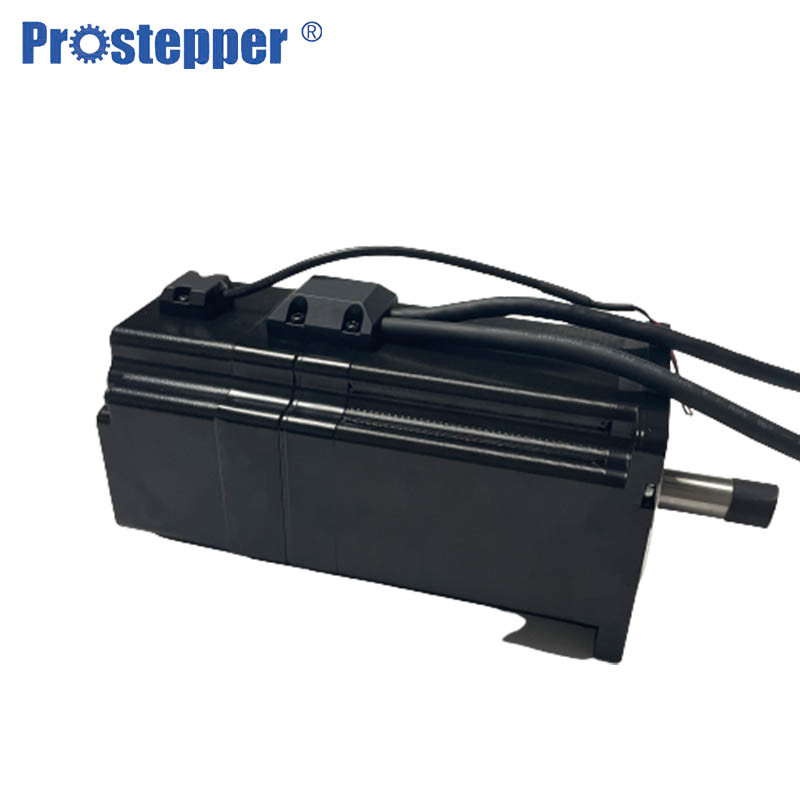

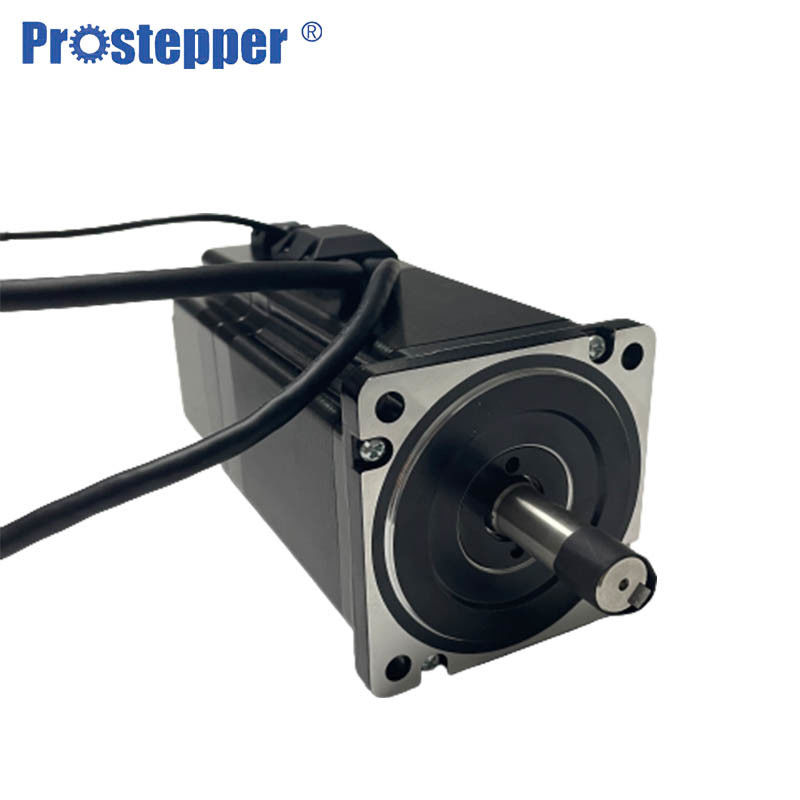

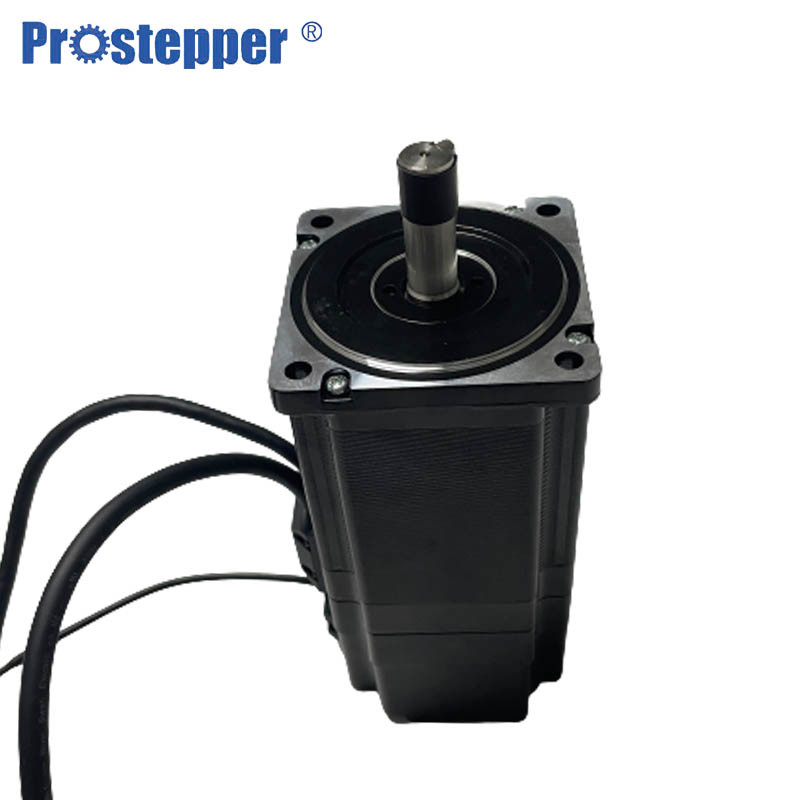

पैकेजिंग मशीन के लिए एनकोडर के साथ 86 मिमी 1.8 डिग्री स्टेपिंग मोटर नेमा 34 ब्रेक स्टेपर मोटर
कम गर्मी उच्च टोक़
प्रोस्टेपर 'मोटर का डिजाइन उच्च टोक़ मुख्य रूप से कई के लिए जिम्मेदार है
नई सामग्री के साथ चयनित दुर्लभ पृथ्वी चुंबक सहित कम कारक प्राप्त करता है,
अनुकूलित रोटार के साथ तुलना करने पर प्रतिरोध मूल्य, अधिकतम के साथ स्टेटर
समान मोटाई की मोटरें और वाइंडिंग फिल और लैमिनाटिन, जो सभी हैं
एक ही टोक़, यह अधिकतम टोक़ का एहसास करने के लिए एक साथ मिलकर एक बड़ी डिग्री बनाता है।
थर्मल प्रोस्टेपर 'उच्च टोक़ स्टेपर मोटर्स के सुधार के लिए
मोटर की चालकता प्रदर्शन, और शोर प्रभावी ढंग से जब
इस प्रकार तापमान मोटर के संचालन को बहुत कम कर देता है, जो बनाता है
मोटर का उदय।प्रॉस्टेपर' स्टेपर मोटर्स स्टैंड
15% से 25% अधिक टॉर्क प्रदान करें more
पारंपरिक मोटर्स की तुलना में पूरी गति।
स्वचालित असेंबली लाइन, उत्पादन क्षमता में सुधार, मानव संचालन के बिना कम लागत, बुद्धिमान यांत्रिक स्वचालित असेंबली के नीचे एक पंक्ति
सामग्री को देश और विदेश में प्रसिद्ध निर्माताओं से चुना जाता है।फायदे हल्के वजन, अच्छा गर्मी अपव्यय प्रदर्शन, अच्छी तापीय चालकता, डाई-कास्टिंग, अच्छी प्लास्टिसिटी, लोहे की तुलना में अधिक बढ़ाव, कम शोर, अच्छी गति स्थिरता, नुकसान उच्च कीमत, कम कठोरता हैं
।लंबा जीवन
स्टेपिंग मोटर एक यांत्रिक संरचना है, जिसे इलेक्ट्रिक ब्रश या हॉल सेंसर द्वारा बदलने की आवश्यकता नहीं है, इस प्रकार संभावना को कम करता है और मोटर जीवन को बढ़ाता है। मोटर जीवन को आमतौर पर असर के जीवन द्वारा निर्धारित किया जाता है।
सटीक स्थिति नियंत्रण
स्टेपिंग मोटर के कोणीय विस्थापन को विद्युत दालों की संख्या से सटीक रूप से नियंत्रित किया जा सकता है। कोण सटीकता को बिना किसी फीडबैक डिवाइस के ± 0.09 डिग्री के भीतर नियंत्रित किया जा सकता है।
टोर्क पकड़ना | 4.5Nm |
संबंधित वर्तमान | 6ए/चरण |
प्रतिरोध | 0.34Ω/चरण |
अधिष्ठापन | २.४एमएच/चरण |
जड़ता | 1800g.cm . |
सूची |
√ |
उत्पादन | डिफरेंशियल |
ब्लैक टॉर्क | 5N.m |
एनकोडर निर्दिष्टीकरण ब्रेक निर्दिष्टीकरण
नमूना | E1K | E2k5z | नमूना | पीईएम86 |
संकल्प | १०००सीपीआर/४०००पीपीआर | २५००सीपीआर/१००००पीपीआर | ब्रेक प्रकार | होल्डिंग ब्रेक |
प्रकार | वृद्धिशील एनकोडर | वृद्धिशील एनकोडर | वोल्टेज | 24VDC ± 5% |
आउटपुट मोड | डिफरेंशियल | डिफरेंशियल | शक्ति | 7.5W |
उत्पादन में संकेत | ए+ए-;बी+बी- | ए+ए-;बी+बी-;जेड+जेड- | टॉर्कः | 5N.m |
पूरक वोल्टेज | 5वीडीसी ± 5% | 5वीडीसी ± 5% | जारी करने का समय | 50ms |
· हरा उत्पाद
· सैन्य विनिर्देश
पैकेजिंग
· कीमत
· उत्पाद की विशेषताएँ
· उत्पाद प्रदर्शन
· शीघ्र वितरण
· गुणवत्ता अनुमोदन
· सेवा
· छोटे आदेश स्वीकृत
· ब्रांड नाम के हिस्से
· मूल
· अनुभवी कर्मचारी
इस लेख की वाइंडिंग एक 4 वायर बाइपोलर है।
1.8 डिग्री स्टेप एंगल, मोटर स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत होते हैं और हाफ स्टेप मोड में या तो मोटर (यदि आवश्यक हो) चलाते हैं यानी 0.9 डिग्री प्रति स्टेप जिसके परिणामस्वरूप उच्च रिज़ॉल्यूशन, अधिक प्रदर्शन स्थिरता और तेज स्टेपिंग दर होती है।दिशा, वेग, त्वरण/मंदी को एक स्टेपर मोटर नियंत्रक द्वारा नियंत्रित किया जा सकता है। स्टेपर मोटर के वाइंडिंग्स के लिए सही विद्युत पल्स अनुक्रम को लागू करने से स्पिंडल के 1.8 डिग्री चरण कोण रोटेशन (यानी प्रति क्रांति 200 कदम) में परिणाम होता है।जब सही ढंग से लोड और संचालित किया जाता है तो ये मोटर अलग आउटपुट चरणों का उत्पादन करेंगे।चरणों की संख्या और रोटेशन की गति दालों की संख्या और इनपुट सिग्नल की आवृत्ति से निर्धारित होती है।यह गति और स्थिति नियंत्रण के लिए एक आदर्श विधि प्रदान करता है।मोटर्स स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत हैं।
