एसजीएस 1.8 डिग्री नेमा 23 57 मिमी होल्डिंग टोक़ स्टेपर मोटर

बुनियादी जानकारी
उत्पत्ति के प्लेस: Jiangsu, चीन
ब्रांड नाम: Prostepper
प्रमाणन: CE.ISO.ROHS.SGS
मॉडल संख्या: PST57H265-4P30
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiable
पैकेजिंग विवरण: 38.5 * 24 * 23
प्रसव के समय: 7-25 कार्य दिवस
भुगतान शर्तें: टी / टी, वेस्टर्न यूनियन, एल / सी
आपूर्ति की क्षमता: 250000 पीसी प्रति माह
प्रकार: हाइब्रिड स्टेपर मोटर नमूना: PST57H265-4P30
तापमान बढ़ना: 80 डिग्री Cmax रंग: काले और चांदी
मोटर वजन: 0.64kg लीड्स (कोई।): 4
चरण कोण (डिग्री): 1.8degree मोटर की लंबाई: 51.5mm
हाई लाइट:

57 मिमी होल्डिंग टोक़ स्टेपर मोटर

,

नेमा 23 होल्डिंग टोक़ स्टेपर मोटर

,

57 मिमी नेमा 23 स्टेपर मोटर

पैकेजिंग मशीन के लिए 57 मिमी 1.8 डिग्री हाइब्रिड स्टेपर मोटर NEMA23 2 चरण स्टेपिंग मोटर motor

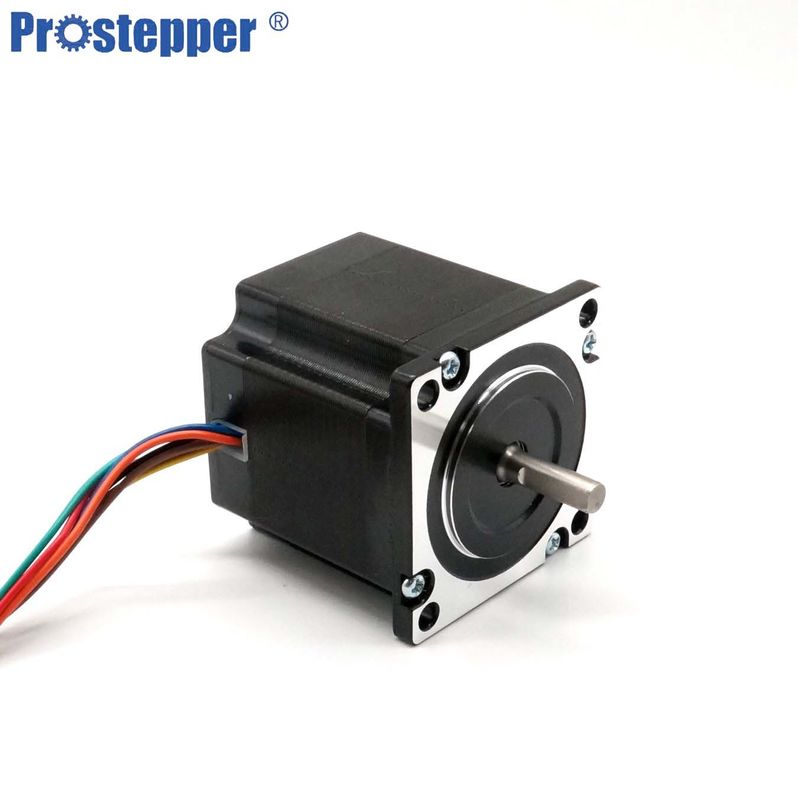

एसजीएस 1.8 डिग्री नेमा 23 57 मिमी होल्डिंग टोक़ स्टेपर मोटर 0

NEMA23 हाइब्रिड स्टेपर मोटर का विवरण

  1. सटीक स्थिति नियंत्रण

    स्टेपिंग मोटर के कोणीय विस्थापन को विद्युत दालों की संख्या से सटीक रूप से नियंत्रित किया जा सकता है। कोण सटीकता को बिना किसी फीडबैक डिवाइस के ± 0.09 डिग्री के भीतर नियंत्रित किया जा सकता है।

  2. सामग्री की गुणवत्ता: कोट 304 स्टेनलेस स्टील है, वॉटर जैकेट उच्च संपीड़न कास्टिंग एल्यूमीनियम ट्यूब, लाल तांबे का तार है।

  3. फुलिंग उत्पाद लाइन ऑटोमेशन, चिकित्सा और स्वास्थ्य देखभाल उपकरण, प्रिंटर मशीन, पैकिंग डिवाइस, सूचना प्रौद्योगिकी, घरेलू उपकरण के उद्योग के लिए प्रमुख विनिर्माण कंपनियों को बेची जाती है।

    उत्पाद, एजीवी और ऑटोमोबाइल।

  4. .फॉरवर्ड/रिवर्स रोटेशन, पॉज और होल्ड

    स्टेपिंग मोटर के फॉरवर्ड / रिवर्स रोटेशन को नियंत्रित इलेक्ट्रिक पल्स के इनपुट सीक्वेंस द्वारा नियंत्रित किया जा सकता है।

    स्टेपिंग मोटर लॉक के मामले में (मोटर वाइंडिंग सक्रिय है, कोई बाहरी इलेक्ट्रिक पल्स सह नहीं है)मिमीऔर), स्टेपिंग मोटर अभी भी एक निश्चित टोक़ आउटपुट बनाए रख सकती है।


विशेष विवरण

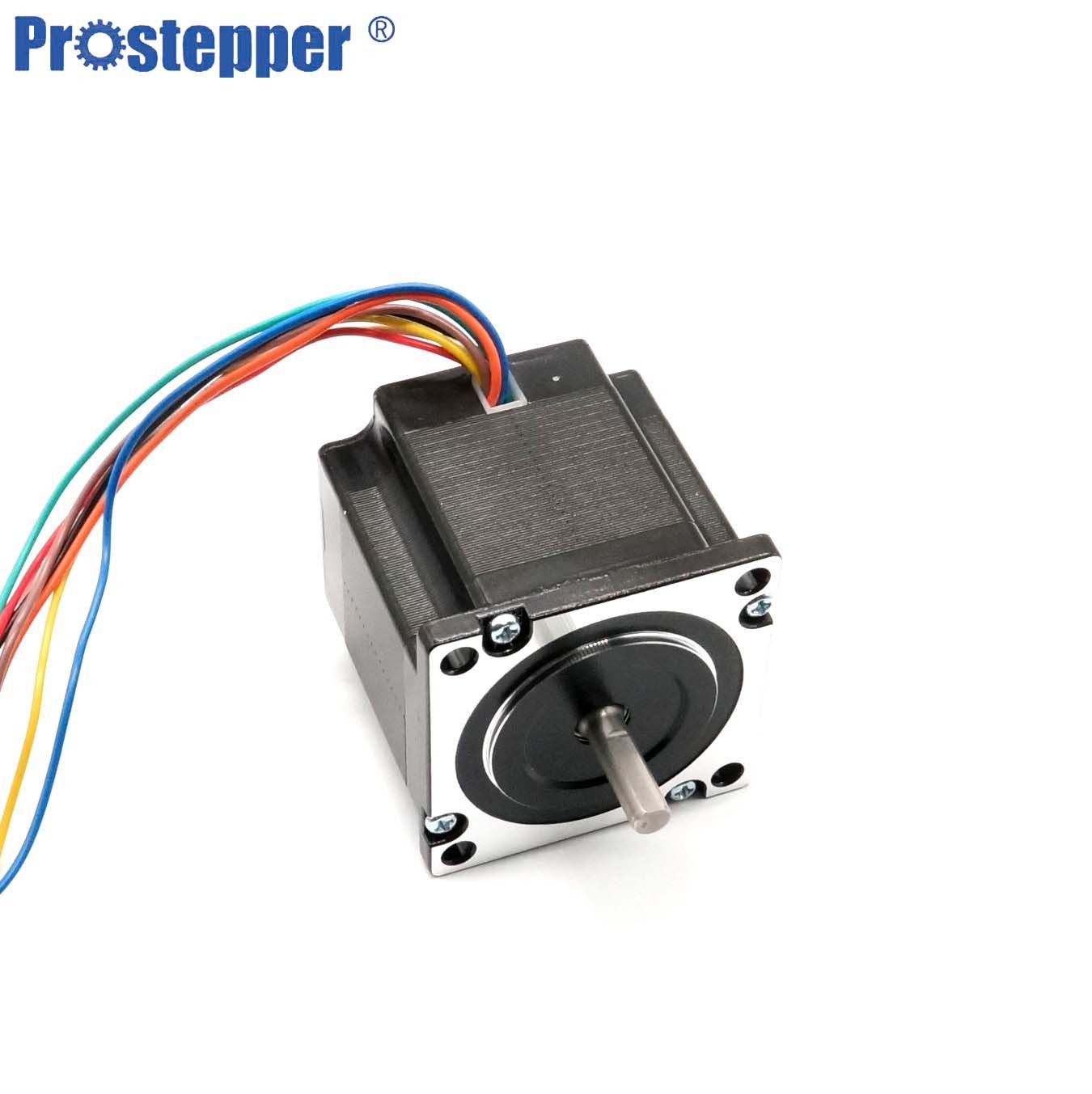

एसजीएस 1.8 डिग्री नेमा 23 57 मिमी होल्डिंग टोक़ स्टेपर मोटर 1

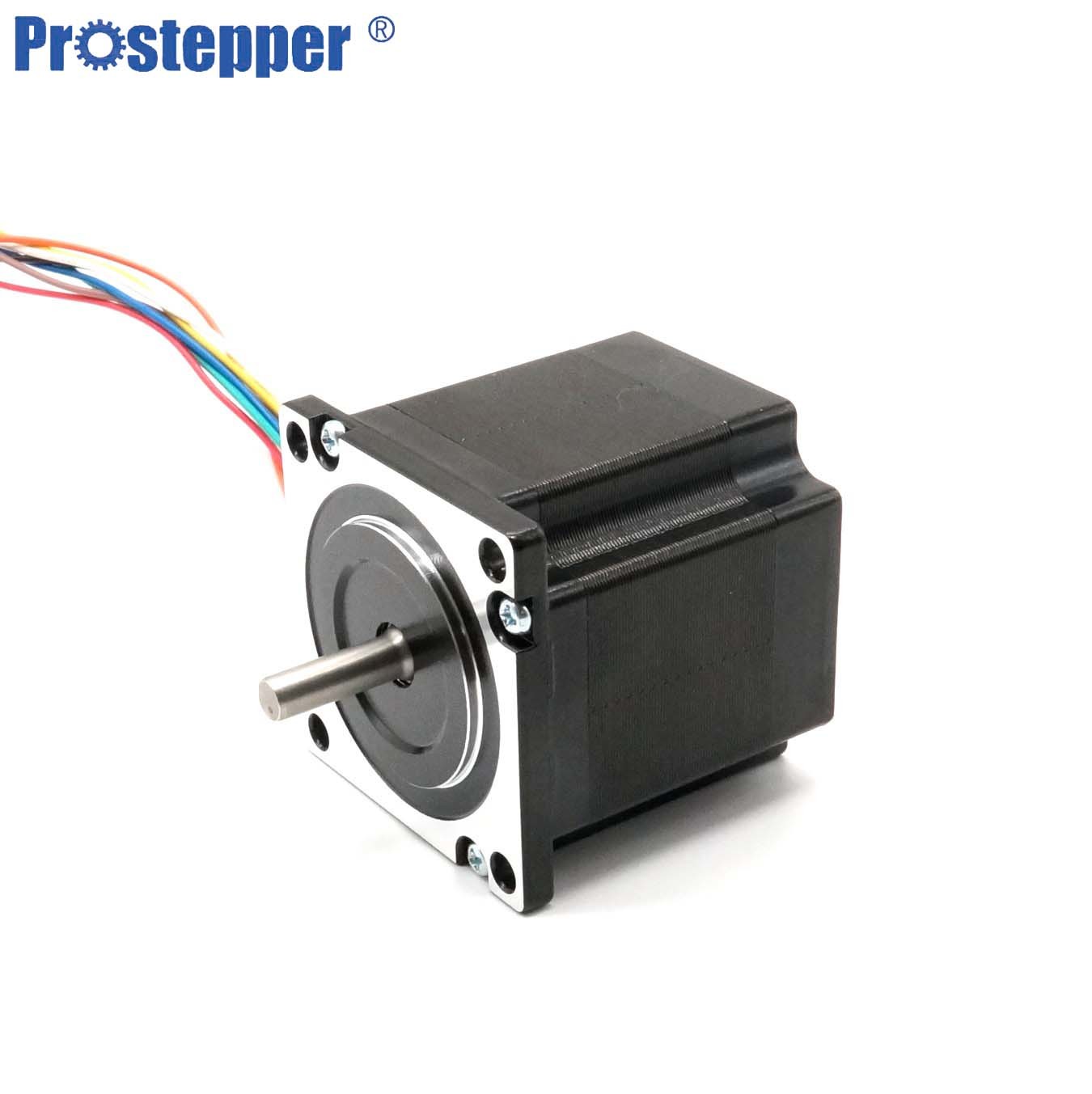

एसजीएस 1.8 डिग्री नेमा 23 57 मिमी होल्डिंग टोक़ स्टेपर मोटर 2



मोड संख्या PST57H265-4P20

PST57H265-4P30



PST57H265-4L40
टोर्क पकड़ना 1.7Nm
संबंधित वर्तमान 2ए/चरण 3ए/चरण 4ए/चरण
प्रतिरोध 2 /चरण 0.9Ω / चरण 0.5Ω/चरण
अधिष्ठापन 6MH/चरण २.७एमएच/चरण 1.6MH/चरण/
जड़ता 280g.cm2
वजन 0.72kgs
लंबाई 55.5 मिमी
संबंध पी



मोड संख्या PST57H276-4P30

PST57H276-4L40



PST57H276-4L50
टोर्क पकड़ना 2N.m
संबंधित वर्तमान 3ए/चरण 4ए/चरण 5ए/चरण
प्रतिरोध १.१Ω/चरण 0.65Ω / चरण 0.37Ω/चरण
अधिष्ठापन ४.२एमएच/चरण २.३५एमएच/चरण 1.8 एमएच / चरण
जड़ता 480g.cm2
वजन 1.1kgs
लंबाई ७६.५ मिमी
संबंध पी ली

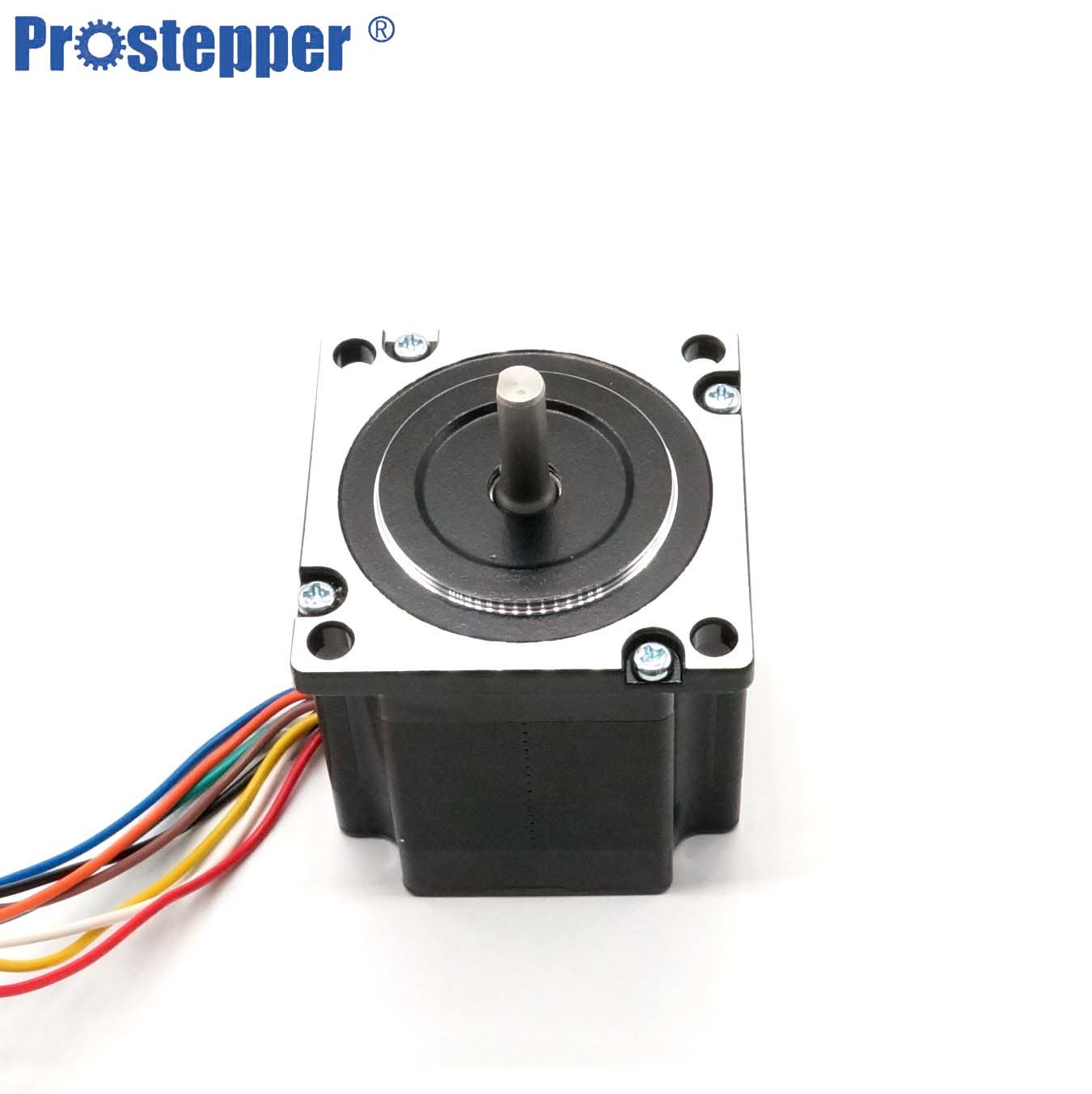

एसजीएस 1.8 डिग्री नेमा 23 57 मिमी होल्डिंग टोक़ स्टेपर मोटर 3


1.8 डिग्री स्टेपर मोटर के अनुप्रयोग

स्टेपर मोटर्स उनके उपयोग में विविध हैं, लेकिन कुछ सबसे आम में शामिल हैं:




विशेषताएं:


ध्यान दें

इस लेख की वाइंडिंग एक 4 वायर बाइपोलर है।

0.9° और 1.8° हाइब्रिड स्टेपर मोटर्स

1.8 डिग्री स्टेप एंगल, मोटर स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत होते हैं और हाफ स्टेप मोड में या तो मोटर (यदि आवश्यक हो) चलाते हैं यानी 0.9 डिग्री प्रति स्टेप जिसके परिणामस्वरूप उच्च रिज़ॉल्यूशन, अधिक प्रदर्शन स्थिरता और तेज स्टेपिंग दर होती है।दिशा, वेग, त्वरण/मंदी को एक स्टेपर मोटर नियंत्रक द्वारा नियंत्रित किया जा सकता है। स्टेपर मोटर के वाइंडिंग्स के लिए सही विद्युत पल्स अनुक्रम को लागू करने से स्पिंडल के 1.8 डिग्री चरण कोण रोटेशन (यानी प्रति क्रांति 200 कदम) में परिणाम होता है।जब सही ढंग से लोड और संचालित किया जाता है तो ये मोटर अलग आउटपुट चरणों का उत्पादन करेंगे।चरणों की संख्या और रोटेशन की गति दालों की संख्या और इनपुट सिग्नल की आवृत्ति से निर्धारित होती है।यह गति और स्थिति नियंत्रण के लिए एक आदर्श विधि प्रदान करता है।मोटर्स स्टेपर मोटर ड्राइव बोर्ड के साथ सीधे संगत हैं।
